KYN61-40.5鎧裝移開式金屬封閉開關柜
◆ 額定電壓：40.5kv；
◆ 額定電流：630A，1250A，1660A，2000A，2500A；
◆ 環境溫度：上限+40℃，下限-10℃；
◆ 海拔高度：小于2000米；
◆ 相對溫度：小于2000米；
◆ 地震烈度：小于8度；
概述：KYN61-40.5鎧裝移開式金屬封閉開關設備(簡稱開關柜)是按國家標準GB3906《3～35KV戶內交流金屬封閉開關設備》進行設計，符合國際電工委員會IEC298《交流金屬封閉開關設備和控制設備》標準，具有“五防”閉鎖功能。本產品吸收了國內外同類產品的優點，具有結構緊湊、安全可靠、維修方便及性能優良的特點。
特點：
◆KYN61-40.5開關柜由前柜、后柜、繼電器儀表室、手車四部分組成。各室之間以接地的金屬隔板隔開，其防護等級為IP2X。
◆斷路器手車采用真空斷路器，并配用CT或CD兩種不同操動機構。手車還有電壓互感器手車，避雷器手車，隔離手車等。手車裝有選進的推進機構，輕便靈活，定位裝置安全可靠，柜門與手車面板融為一體。
◆繼電器儀表室組裝固定在柜體上，前門可裝設儀表、信號繼電器、操作開關等，內門和斷電器活動板上可裝電度表或繼電器，二次電纜沿手車室左壁引自繼電器儀表室。
◆該產品具有五防功能，運行安全可靠，檢修維護方便。
技術參數：
◆額定電壓 40.5kv
◆額定電流 630A，1250A，1660A，2000A，2500A
◆額定頻率 20Hz，25Hz，31.5Hz
◆額定短路開斷電流 50KA，63kA，80kA，
◆額定短路關合電流 20KA，25kA，31.5kA
◆額定4S熱穩定電流 50kA，63kA，80kA
◆1min工頻耐受電壓 95kv
◆雷電沖擊耐受電壓 185kV
◆防護等級 IP4X

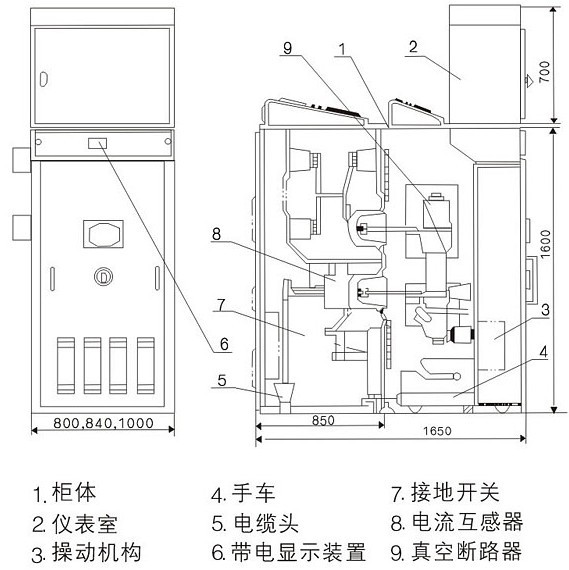

內部結構：
